Produktbeskrivelse

BMV Orbit Hydraulic Motor er en sykloidal hydraulisk motor med endeflateoljefordeling som tilpasser det avanserte Geroler-designet.

Forskyvningsområdet er fra 250cc/r til 1600cc/r for valg. Med det brede spekteret av forskyvning kan ulike krav til utstyrshastighet og dreiemoment oppfylles. Og det er også mange former og størrelser på flenser å velge mellom.

Karakteren til BMV Orbit Hydraulic Motor er som følger:

1. Avanserte produksjonsenheter for Geroler-settet som bruker lavt oppstartstrykk, gir jevn og pålitelig drift og høy effektivitet.

2. Utgangsakselen tilpasser seg i koniske rullelager som tillater høye aksiale og radielle krefter, som kan tilby kapasiteter med høyt trykk og høyt dreiemoment i det brede.

3. Avansert design i platedistribusjonsflyt, som automatisk kan kompensere ved drift med høyt volum og effektivitet samt lang levetid.

4. Sørg for jevn og pålitelig drift.

Forholdsregler ved bruk er som følger:

1. For å sikre best mulig levetid for motoren, kjør motoren i ca. én time ved 30 % av nominelt trykk før påføring til full belastning. Sørg for at motoren er fylt med væske før noen belastningspåføring.

2. Anbefalt maksimal systemdriftstemperatur. er 82 grader [180 grader F].

3. Anbefalt filtrering er i henhold til lSO Cleanliness Code, nivå 18/13.

4. Maksimalt topptrykk ved motorinnløpsporten er 175 bar.

Kunnskap om motoren:

1. Kontinuerlig vurdering - Motoren kan kjøres kontinuerlig med disse verdiene.

2. Intermitterende drift – under 10 % av hvert minutt.

3. Den lagerløse motoren har samme drivkomponenter som standard- og hjulmotorene (med unntak av at motoren er montert uten utgående aksel, lagre og lagerhus). Den lagerløse motoren er spesielt egnet for bruksområder som girkasser, vinsjdrivere, haspel- og rulledrev.

Vi har konkurransedyktig pris og kvalitet, og våre produkter kan leveres i bulk eller detaljhandel i små kvanta, kunder fra hele verden er velkommen til å handle. Hvis du har noen krav, ikke nøl med å kontakte oss.

Spesifikasjonsdata

Displ. cm³/r		250	315	400	500	630	800	1000	1250	1600
Strømme (LPM)	Kontinuerlige	150	150	150	150	150	150	150	150	150
Strømme (LPM)	Intermitterende	200	225	225	225	225	225	225	225	225
Hastighet (RPM)	Kontinuerlige	615	435	346	276	216	168	135	110	98
Hastighet (RPM)	Intermitterende	830	663	519	413	324	240	200	160	150
Press (bar)	Kontinuerlige	200	200	200	200	200	200	200	160	130
Press (bar)	Intermitterende	250	250	250	250	250	250	250	200	170
Dreiemoment (N.m)	Kontinuerlige	660	840	1056	1350	1690	2150	2700	2500	2640
Dreiemoment (N.m)	Intermitterende	830	1050	1300	1650	2115	2700	3300	3080	3380

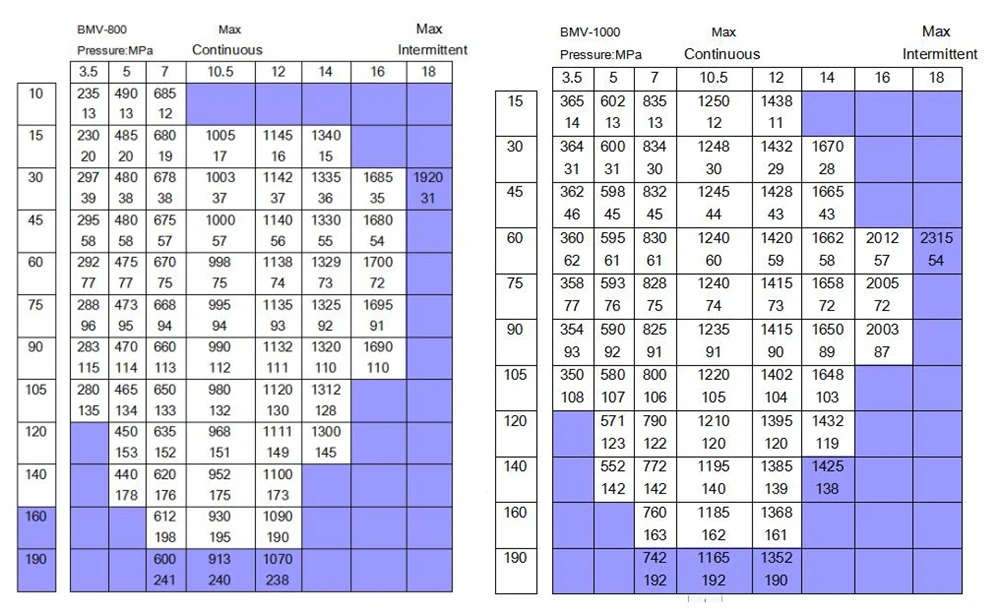

Ytelsesdata

Dimensjoner

Dimensjoner på skaft

Dimensjoner på oljeport

BESTILLINGSINFORMASJON

1	2	3		4		5		6		7
Kode	Displ.(CC/r)	Flenspilot Dia		Utgående aksel		Port(A/B) og Drain Port(T) Case Drain Port		Rotasjon Retning		Maling
BMV	200	F1	4-φ14.5,firkantet flens φ160 Pilotφ125X12.6	A1	Sylindrisk aksel φ57.15 Parallellnøkkel A12.7X12.7X57	P1	(A/B): G1 (T):G1/4	R	Standard	N	Ingen maling
	315	F2	4-φ14.5,firkantet flens φ162 Pilot φ127X12.6	A2	Sylindrisk aksel φ40 Parallellnøkkel A12X8X45	P2	(A/B):M33X2 (T):M14X1.5			Q	Blå
	400	F3	4-φ17,firkantet flens φ162 Pilot φ127X12.6	A3	Splined 14-DP12/24	P3	(A/B): 1-5/16-12FN 0-ring (T):9/16-18UNF
	500	F4	4-φ18,firkantet flens φ200 Pilot:φ160X34.5	A4	Splined 6D-40X35X10	P4	(AVB):1-1/16-12UNC (T):9/16-18UNF
	630	F5	4-φ18,firkantet flens φ200 Pilot: φ160X39	A5	Splined 8D-42X36X7	P5	(A/B): G3/4 (T):G1/4
	630	F5	4-φ18,firkantet flens φ200 Pilot: φ160X39	A6	Sylindrisk aksel φ50 Parallellnøkkel A14X9X70	P6	(A/B):M27X2 (T):M14X1.5
	800	F6	4-φ18,firkantet flens φ224 Pilot: φ180	A7	Involutt splinet aksel 16-DP8/16	P7	(A/B): G1 4-M12-manifoldfeste (T):G1/4	L	Motsatte	B	Svart
	1000	F7	4-φ22,firkantet flens φ250 Pilot:φ175X14,5	A8	Involutt splinet aksel 17-DP12/24	P8	(A/B): M33X2 4-M12 Manifold Mount (T):M14X1.5
	1250	F8	4-φ22,firkantet flens φ250 Pilot: φ200X32	A9	Splined 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12 Manifold Mount (T):9/16-18UNF
	1250	F8	4-φ22,firkantet flens φ250 Pilot: φ200X32	A9	Splined 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12 Manifold Mount (T):9/16-18UNF			S	Sølvgrå
	1600	F9	4-φ14,flens(lagerløs)φ180 Pilot: φ140	A10	Involutt splinet skaft m=2.5,Z=17,a=30	P10	(A/B):1-1/16-12UNC 4-M12Manifold Mount(T):9/16-18UNF
	1600	F9	4-φ14,flens(lagerløs)φ180 Pilot: φ140	A11	Splined 8D-42X36X7	P11	(A/B): G314 4-M12 Manifold Mount (T):G1/4
		F10	4-φ14,flens(lagerløs)φ180 Pilot: φ160	A12	Sylindrisk aksel φ50 Parallellnøkkel A14X9X63	P12	(A/B):M27X2 4-M12Manifold Mount (T):M14X1.5
				A13	Sylindrisk aksel φ40 Parallellnøkkel A12X8X65	P13	(A/B):φ16 4-M12Manifold Mount (T):M14X1.5
				A14	Sylindrisk aksel φ50 Parallellnøkkel A14X9X70	P14	(A/B): φ16 φ33.2+0.1deep2 4-M10Manifoldfeste (T):M14X1.
				A15	Involute Splined shaft 16-DP8/16	P15	(AVB):G1-1/4 4-M12-manifoldfeste (T):G3/8
				A16	Sylindrisk aksel φ63 Parallellnøkkel A18X11X80	P16	4-M12 Manifold Mount (T):G3/8
				A17	Splined 6D-55X48.7X14
				A18	Sylindrisk aksel φ60 Parallellnøkkel A18X11X80
				A19	Splined 6D-45X39X12
				A20	Hjulmotor Konisk φ60 aksel konisk 1:10 Parallellnøkkel B16X10X32
				A21	Hjulmotor Sylindrisk φ50 aksel Parallellnøkkel A14X9X70

Merk: Når tabellen brukes, vennligst fyll inn koden til venstre rader i strekområdet og gi oss hvor kodeinformasjonen består av konstruksjon, forskyvning, monteringsflens. utgående aksel og porter. Hvis spesifikasjonen ikke er i tabellen eller du har spesifikke krav, vennligst kontakt oss (whatsapp+8615106778662).

FAQ

Spørsmål: Hva er leveringsdatoen etter at en bestilling er lagt inn?

A: Det avhenger av om produktene du kjøper er på lager. Hvis vi har inventar, kan vi ordne forsendelse innen 2 til 3 dager. Hvis ikke, er leveringstiden bestemt av produksjonstiden til fabrikken.

Spørsmål: Hvis produktene ikke oppfyller kravene, hvordan løser man problemet?

A: Hvis produktene ikke samsvarer med kundens prøver eller har kvalitetsproblemer, vil selskapet vårt være ansvarlig.

Spørsmål: Hvordan beregne dreiemoment?

A: Beregningsformelen er som følger:
Dreiemoment (Nm) {{0}} Forskyvning (cc/rev) x Arbeidstrykk (MPa) x 0,16 (faktor)
I henhold til funksjonsteoremet: Vm (ml per radian) × w (radian per sekund) × p (MPa, differensialtrykk) × (total hydraulisk motoreffektivitet) {{0}} w (radian per sekund) × T (Nm); så T =Vm×P×η; der milliliter per radian av Vm konverteres til milliliter per omdreining og må deles på 2π, som multipliseres med 0,16.
Forskyvningen kan sees fra produktetiketten. Arbeidstrykket avhenger av trykkmåleren ved inngangen til banehydraulikmotoren. Når du kjenner disse to verdiene, kan du beregne utgangsmomentet til den hydrauliske banemotoren på dette tidspunktet.

Spørsmål: Hva slags motorkrets er det?

A: Hydraulisk motorkrets har serie- og parallellkobling.
